Guia de instalação rápida

BC-MG818H

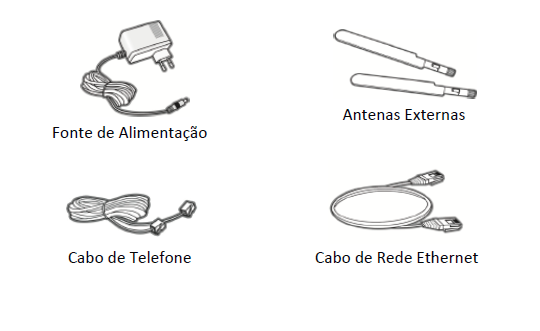

1.Conferindo o Conteúdo do Box 4.5G

Antes de começar a instalação, por favor verifique se você tem todos os itens necessários em mãos:

Obrigado por ter comprado este produto!

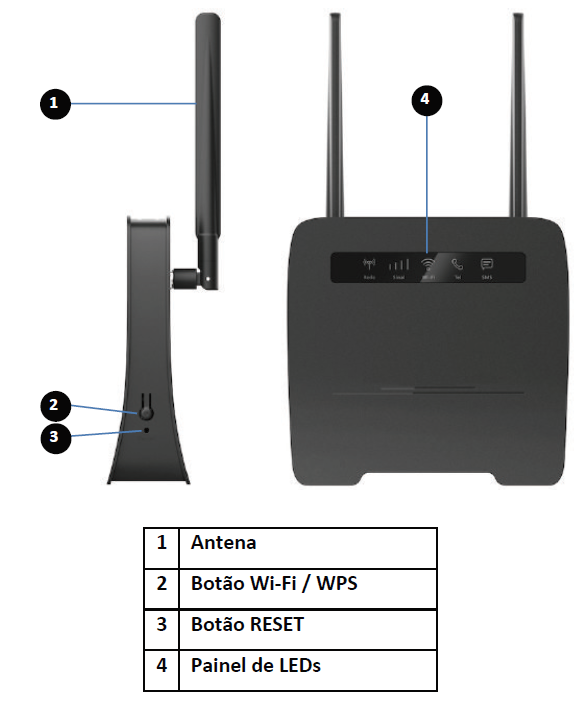

2. Conhecendo o Box 4.5G

1. Antena: conecte as antenas externas fornecidas nos conectores localizados no painel traseiro do Box 4.5G.
2. Botão Wi-Fi / WPS: A função Wi-Fi é desligada através de um toque longo (por 5 segundos). Para ligar a função Wi-Fi, basta um breve toque. A janela de associação WPS é ativada por um breve toque (menos de 3 segundos) quando a função Wi-Fi estiver ligada.
3. Botão RESET: Pressione por aproximadamente 3 segundos para carregar as configurações de fábrica. Todas as informações salvas no equipamento serão perdidas.
4. Painel de LEDs: Vide descrição/comportamento de cada um dos LEDs no capítulo 3 (Descrição dos LEDs).

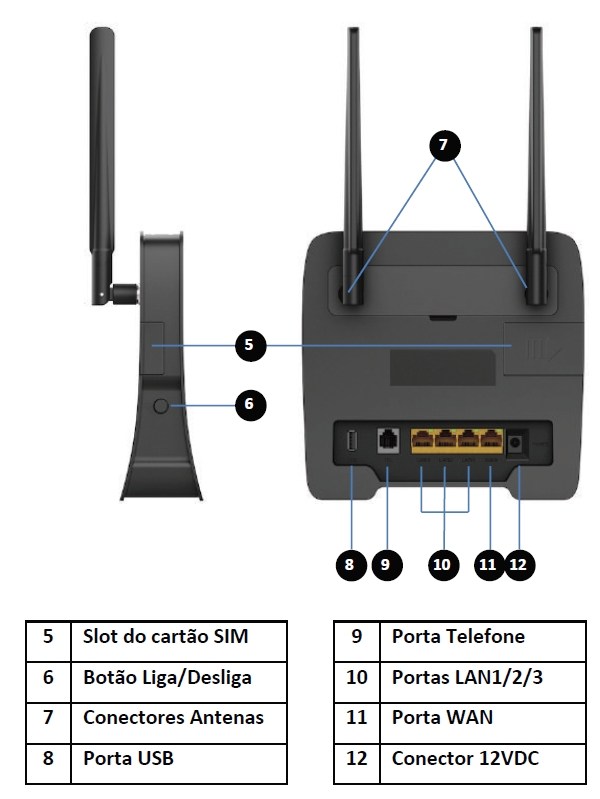

5. Slot do cartão SIM: Abra o compartimento e insira o cartão SIM (nano SIM, 4FF) na posição indicada dentro do compartimento do Box 4.5G.
6. Botão Liga/Desliga: Pressione para ligar ou desligar o aparelho.
7. Conectores das Antenas: Retire a tampa e conecte as antenas fornecidas, rosqueando no sentido horário, para ampliar o alcance de sua rede móvel.
8. Porta USB: Porta de uso restrito do fabricante. Não utilizar!
9. Porta Telefone: Conecte o telefone através do cabo RJ11 (cinza) fornecido com o Box 4.5G.
10. Portas LAN1 a LAN3: Portas Ethernet para conectar por cabo os seus dispositivos como um PC e laptop.
11. Porta WAN: Porta Ethernet para conectar por cabo um roteador (opcional).
12. Conector 12VDC: Conecte a Fonte de Alimentação fornecida com seu Box 4.5G.

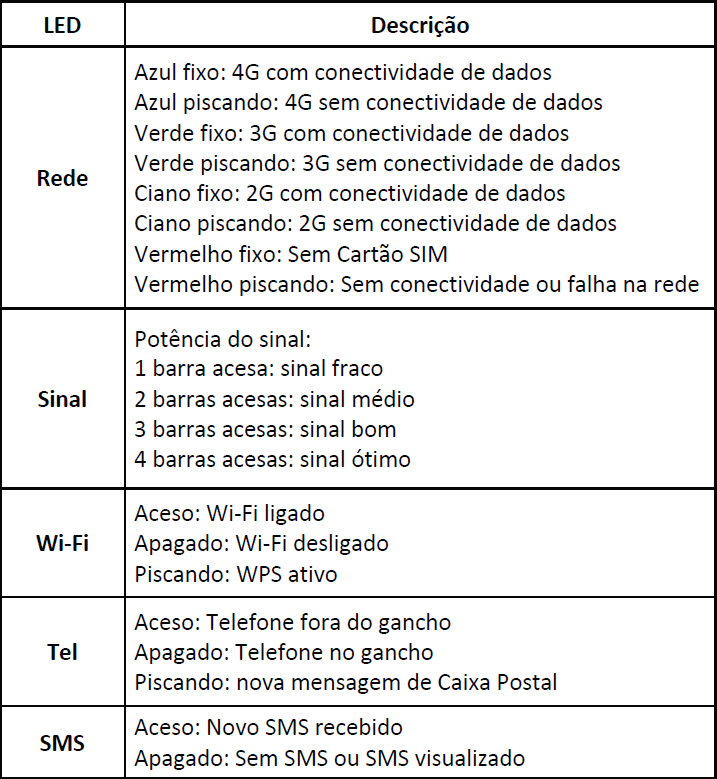

3. Descrição dos LEDs

4. Instalação

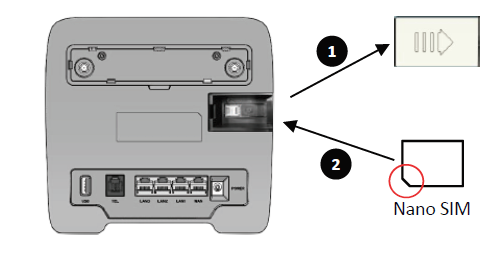

1. Abra a tampa do slot do Cartão SIM e insira o cartão da operadora. Após, feche a tampa.

2. Conecte o Box 4.5G à fonte de alimentação e ligue na tomada de parede.
   Obs.: Use sempre o adaptador que vem fornecido com o Box para alimentar o dispositivo a fim de evitar problemas de quebra/queima do equipamento.

3. Pressione o botão Liga/Desliga do seu Box 4.5G, localizado na lateral do produto, para iniciar a operação. Para desligar o aparelho da tomada, é aconselhável pressionar este botão e esperar que as luzes LED do painel frontal se apaguem antes de retirar a fonte de alimentação.
4. Instale as antenas externas nos conectores localizados na parte superior traseira do Box 4.5G, girando no sentido horário. Verifique se as antenas estão bem afixadas e ajuste a direção das antenas para obter o melhor sinal da rede móvel.

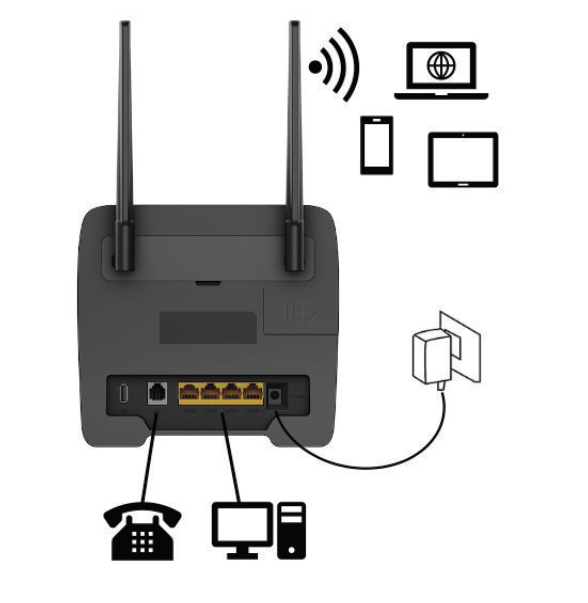

5. Conectar dispositivos ao Box 4.5G

Observação: Em sua configuração padrão, o servidor DHCP no Box 4.5G permanece ligado. Quando conectar um computador ao Box 4.5G, por favor certifique-se que o computador está configurado para obter um endereço de IP automaticamente.
Para acessar a Internet utilizando a rede 4G, 3G ou 2G, você pode conectar seu dispositivo de duas formas: usando a rede Wi-Fi ou conectando o cabo de rede. Veja como conectar seu dispositivo seguindo as etapas a seguir:

1. Para conectar um dispositivo usando a rede Wi-Fi, primeiro é necessário habilitar a função Wi-Fi do dispositivo (laptop, tablet, PC ou smartphone).
2. Se o seu dispositivo suportar WPS, pressione o botão WPS no Box 4.5G e depois pressione o botão WPS no seu dispositivo para estabelecer uma conexão. Caso contrário, salte este passo e execute os passos a seguir.

3. Quando o dispositivo encontrar as redes Wi-Fi disponíveis no local, selecione o SSID do Box 4.5G.
   Obs.: Cada Box é configurado com um SSID padrão e uma senha única. Estas informações estão apresentadas na etiqueta localizada na parte de trás do seu Box 4.5G. A etiqueta mostra o nome da Rede Wi-Fi e senha prédefinidos para o seu Box.

4. Insira a senha Wi-Fi indicada na etiqueta para associar seu dispositivo com o Box e conectar-se à Internet.
5. Para conectar seu computador sem usar a rede Wi-Fi, basta conectar diretamente o cabo de rede Ethernet no Box 4.5G (portas LAN1 a LAN3) e no computador.

6. Acessando a Interface Web do Usuário

A Interface Web do Usuário (Web UI) permite que você configure o Box 4.5G usando seu navegador da web.

1. Certifique-se que o computador que você usa está conectado ao Box através do cabo de rede Ethernet ou através da rede Wi-Fi.

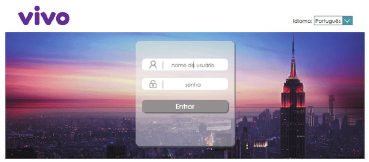

2. Abra seu navegador da web e digite 192.168.1.1 no campo de endereço web.
3. Use o nome de usuário e senha padrão impressos na etiqueta da parte traseira do Box 4.5G e clique no botão “Entrar”.

   NOTA: O padrão de fábrica é:
   •Nome de usuário: admin
   •Senha: vivo

4. A página de Interface Web do Usuário (Web UI) será exibida.
5. A barra superior exibe informações sobre: nível de sinal da rede móvel, rede conectada (2G/3G/4G), número dos dispositivos conectados na rede Wi-Fi e nas portas Ethernet, caixa postal, SMS não lido, entre outras informações. Também permite sair da Interface Web de Usuário e alterar o idioma de exibição.
6. Logo abaixo da barra superior se encontram os ícones para acessar as diferentes funções de gerenciamento:
   • Ícone Página Inicial – Aqui são mostradas as informações, como por exemplo:

     • - Informações da Internet (operadora, banda, endereços IP, entre outras informações);
     • - Uso de dados (exibição e configuração do uso de dados);
     • - Estado do Wi-Fi (permite saber se o Wi-Fi está ativado ou desativado, o nome da rede Wi-Fi e a senha Wi-Fi);
     • - Clientes (permite ver os clientes conectados ao Box 4.5G).
   • Ícone SMS – Permite enviar, ler e responder mensagens de texto SMS.
   • Ícone Configurações – Permite verificar e/ou alterar as configurações do seu Box 4.5G, como por exemplo:

     • - Parâmetros da rede Wi-Fi;
     • - Busca manual de rede móvel;
     • - Consultar nível de sinal da rede móvel;
     • - Configurar o endereço da rede LAN;
     • - Configurar serviços de voz (chamada em espera, encaminhar chamadas, identificador de chamadas, etc);
     • - Configurar redirecionamento de portas, filtros, etc;
     • - Verificar a versão atual do firmware, atualizar o firmware, redefinir o Box 4.5G para as definições de fábrica, etc.

7. Configuração de Rede Wi-Fi

O seu Box 4.5G vem com uma rede de acesso Wi-Fi pré-configurada, com uma identificação SSID e senha. Para segurança da sua rede, é muito importante que você altere a senha por uma nova. Siga as etapas abaixo para trocar a senha Wi-Fi:

1. Siga os passos de 1 a 4 indicados no item 6 (Acessando a interface Web do Usuário)

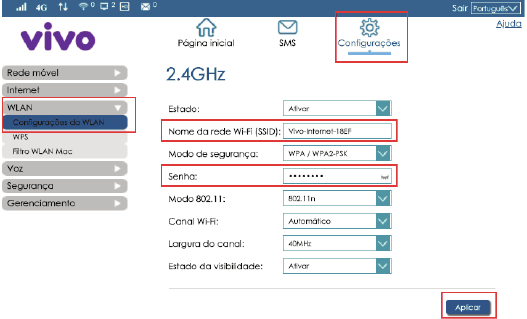

2. Vá para Configurações -> WLAN -> Configurações da WLAN,altere o nome da rede (opcional), altere a senha e clique no botão Aplicar.

Obs.: Caso você esqueça sua senha da rede Wi-Fi e não consiga se conectar, não se preocupe. Você pode trocar de senha conectando o cabo de rede Ethernet diretamente no Box 4.5G e reiniciando a senha.

8. Precauções de Segurança

Por favor, leia este manual do usuário antes de operar este produto. A informação contida neste documento está sujeita a mudanças sem aviso prévio. Recursos e especificações podem= ser diferentes dependendo do tipo de modelo de produto comprado.

Uso seguro deste produto
Siga cuidadosamente os alertas e avisos de segurança apresentados neste manual. Por favor, preste uma atenção especial ao seguir as indicações das situações potencialmente perigosas:

Alerta:
Indica uma situação perigosa que, se não evitada, pode causar graves lesões.

Cuidado:
Indica uma situação que, se não evitada, pode causar danos neste produto ou outros dispositivos.

Obs.:
Indica uma informação adicional para que o usuário fique ciente dos possíveis problemas e para ajudar que ele entenda, use e mantenha o produto.

• Este produto precisa apenas de uma limpeza ocasional com um pano seco.
• Evite condições com alto vapor e mantenha afastado de líquidos e umidade.
• Não instale ou use o produto quando estiver exposto à luz direta do sol ou calor.
• Deve ser tomado cuidado ao usar o dispositivo em grande proximidade de dispositivos médicos pessoais, como marcapassos e aparelhos auditivos.
• Não use este produto em ambientes com um potencial perigo de explosão.
• O produto deve ser posicionado horizontalmente sobre uma superfície plana e rígida. Não coloque o produto quando ele puder ficar sujeito a choque elétrico ou vibrações ou quando o produto puder cair, ser derrubado, deslizar ou ser agitado, o que pode causar lesões pessoais ou danos ao produto.
• Se forem esperados raios ou o produto não for usado por um longo período de tempo, retire o fio de energia da tomada de alimentação da unidade.
• O uso de dispositivos de transmissão eletrônicos em aviões, hospitais e estações de petróleo é proibido. Por favor, siga as regras e alertas nestas condições.
• O produto SÓ deve ser usado com o fio de alimentação de energia e adaptador de energia fornecidos pelo fabricante.
• São necessárias aberturas na carcaça do produto para ventilação. Não bloqueie ou obstrua o fluxo de ar nestas aberturas.
• Não opere o produto sobre uma superfície macia, como carpete, tapete, cama, etc.

9. Alerta de Exposição à RF

Este equipamento deve ser instalado e operado de acordo com as instruções fornecidas e a(s) antena(s) usada(s) para este transmissor deve(m) ser instalada(s) para ficar a uma distância de pelo menos 20cm de todas as pessoas. O equipamento não deve ser colocado ou operado em conjunto com outra antena ou transmissor. Os usuários finais e instaladores devem ter recebido as instruções da instalação da antena e as condições de operação do transmissor para satisfazer a conformidade de exposição à RF.
Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas devidamente autorizados.

10. Aviso Legal

VERIFIQUE A COMPATIBILIDADE DO APARELHO COM A FAIXA (FREQUÊNCIA) DE OPERAÇÃO DA VIVO DISPONÍVEL NA SUA REGIÃO E RESPECTIVAS TECNOLOGIAS SUPORTADAS. O Serviço Móvel Pessoal (SMP) pode ser contratado separadamente e depende da disponibilidade da operadora, de acordo com a política comercial vigente na época da aquisição, limitados à área de cobertura Vivo. Conheça as condições nas Cláusulas Gerais de Prestação do Serviço Móvel Pessoal (SMP), conforme o plano de serviço contratado. Para mais informações sobre a área de cobertura da Vivo, os serviços e suas restrições de funcionamento, seus preços e demais informações, consulte o site www.vivo.com.br ou a Central de Relacionamento com o Cliente: 1058 ou *8486 do seu Vivo. Para atendimento a pessoas com deficiência de fala/audição: 0800 772 8346. As características e especificações podem ser modificadas sem prévio aviso. As características técnicas de algumas funções do produto poderão variar de acordo com o uso e o ambiente. Para mais detalhes verifique o manual do produto ou entre em contato com o fabricante. Imagens meramente ilustrativas.

11. Suporte ao Cliente

• Website: www.suportebc.com.br
• E-mail: suporte@suportebc.com.br
• Telefone: 0800 720 5120 Horário de Atendimento:
  • De segunda a sexta das 9h às 18h.
  • Sábado das 9h às 14h.
